¿Cuál es la principal ventaja de la fundición a presión?

La principal ventaja de la fundición a presión es su capacidad para producir grandes volúmenes de piezas metálicas complejas y dimensionalmente precisas a alta velocidad con un posprocesamiento mínimo. En un solo ciclo de producción, la fundición a presión ofrece tolerancias estrictas, acabados superficiales suaves y una repetibilidad constante que pocos otros procesos de conformado de metales pueden igualar. Para las industrias donde la precisión y el rendimiento son importantes (automotriz, electrónica, aeroespacial, bienes de consumo), la fundición a presión se encuentra en la intersección de la eficiencia y la calidad.

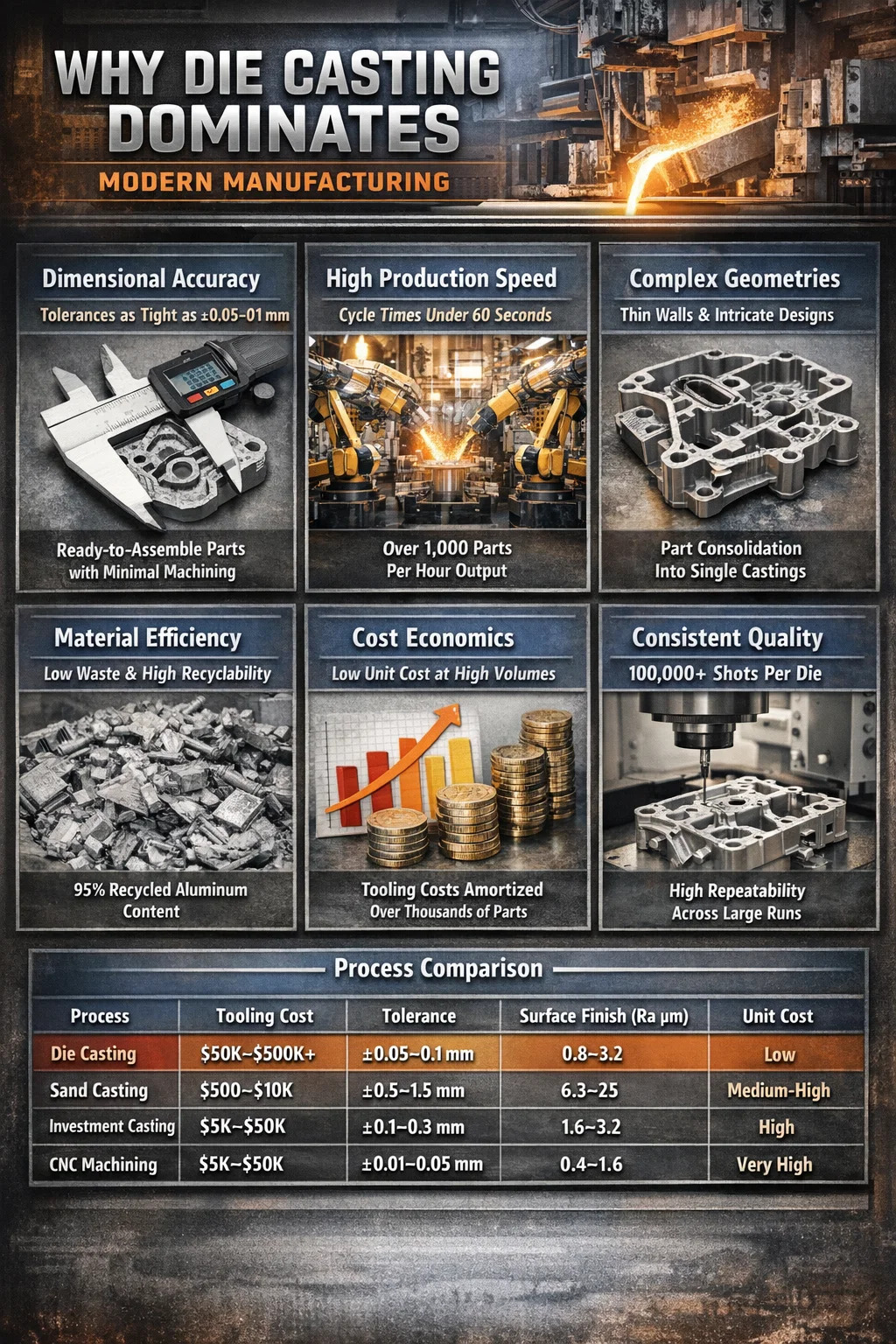

Este artículo analiza exactamente por qué la fundición a presión mantiene su posición dominante en la fabricación moderna, y abarca la precisión dimensional, la velocidad, la eficiencia de los materiales, la economía de costos y cómo se compara con los procesos de la competencia.

Precisión dimensional y tolerancias estrictas

fundición a presión logra consistentemente tolerancias tan estrictas como ±0,1mm en la mayoría de las funciones y en configuraciones de herramientas de precisión, se pueden lograr tolerancias de ±0,05 mm. Este nivel de precisión está integrado en el proceso mismo: el metal fundido se inyecta a alta presión (que oscila entre 1500 y más de 25 000 psi, según la aleación y la geometría de la pieza) en matrices de acero endurecido que mantienen su forma a lo largo de cientos de miles de disparos.

Lo que esto significa en la práctica: las piezas salen del proceso de fundición a presión listas para ensamblar o que solo requieren un mecanizado secundario menor. Los agujeros, roscas, protuberancias, nervaduras y socavados a menudo se pueden moldear directamente en la pieza. En comparación con la fundición en arena, que normalmente mantiene tolerancias de ±0,5 mm o peores, la fundición a presión reduce significativamente la necesidad de operaciones de acabado CNC.

En el caso de cajas de transmisión de automóviles, por ejemplo, las ubicaciones de los orificios para los asientos de los cojinetes deben mantenerse dentro de fracciones de milímetro. Las carcasas de aluminio fundido logran esto directamente desde el troquel, lo que reduce el tiempo de la máquina por pieza de lo que podrían ser 20 minutos de trabajo CNC a 3 a 5 minutos de acabado ligero.

Alta velocidad de producción y tiempo de ciclo

La velocidad es uno de los puntos fuertes que definen el proceso de fundición a presión. Dependiendo del tamaño de la pieza y la aleación, los tiempos de ciclo varían desde menos de 10 segundos para componentes pequeños de fundición a presión de zinc hasta 60 a 90 segundos para piezas de aluminio más grandes. Una sola máquina de fundición a presión que ejecute un troquel de múltiples cavidades puede producir miles de piezas terminadas por turno.

En particular, la fundición a presión de zinc es excepcionalmente rápida. Se pueden producir pequeños componentes de zinc (carcasas de conectores, mecanismos de bloqueo, piezas estructurales en miniatura) a velocidades superiores 1.000 disparos por hora en máquinas de cámara caliente. Este rendimiento simplemente no se puede lograr con fundición a la cera perdida, forjado o mecanizado a partir de barras.

Las líneas de fundición a presión de alta presión (HPDC) en el sector automotriz funcionan casi continuamente, con extracción automatizada de piezas, recorte e inspección de calidad integradas directamente en la celda. Una celda HPDC bien optimizada que produzca soportes de motor o carcasas de engranajes de aluminio puede generar De 400 a 600 piezas completas por turno , con mínima intervención del operador.

Esta ventaja de velocidad se agrava con respecto a las grandes tiradas de producción. Cuando se necesitan 500.000 piezas idénticas por año, el costo unitario de las herramientas se amortiza rápidamente y la ventaja del tiempo de ciclo se traduce directamente en un menor costo laboral por pieza.

Capacidad de geometría compleja

La fundición a presión permite la producción de piezas con una complejidad geométrica que sería prohibitivamente costosa mediante el mecanizado y, a menudo, imposible mediante la forja. Pasajes internos, paredes delgadas, perfiles externos complejos, funciones de montaje integradas y texturas superficiales decorativas se pueden incorporar en una sola pieza fundida a presión.

Capacidad de pared delgada

Las piezas fundidas de aluminio habitualmente alcanzan espesores de pared de 1,5 a 2,5 mm . El zinc, que tiene una fluidez superior, puede producir paredes tan delgadas como 0,4 milímetros en pequeñas partes. Esta capacidad es fundamental para la reducción de peso en aplicaciones automotrices y aeroespaciales, y para la reducción de tamaño en gabinetes de electrónica de consumo.

Consolidación de piezas

Una de las aplicaciones económicamente más importantes de la capacidad de geometría de fundición a presión es la consolidación de piezas: combinar lo que antes eran múltiples componentes fabricados y ensamblados en una sola pieza fundida a presión. Se consolida el uso de Tesla de la fundición a presión de gran formato (Giga Casting) Más de 70 piezas individuales estampadas y soldadas. en la estructura de los bajos traseros del Model Y en una sola pieza de fundición a presión de aluminio. Esto eliminó los accesorios de ensamblaje, los robots de soldadura y las operaciones de unión en una gran parte de la estructura de la carrocería.

Una lógica similar se aplica a menor escala en muchas industrias. Un bloque de colector hidráulico fundido a presión puede reemplazar un bloque mecanizado además de múltiples accesorios y puertos soldados, lo que reduce tanto el número de piezas como los posibles puntos de fuga.

Calidad del acabado superficial

La fundición a presión produce acabados superficiales en el rango de Ra 0,8 a 3,2 µm directamente desde la matriz, sin ningún mecanizado ni pulido adicional. Esto es significativamente más suave que la fundición en arena (Ra 6,3–25 µm) y comparable a operaciones de mecanizado ligero.

La superficie lisa como fundición es adecuada para pintura directa, recubrimiento en polvo, anodizado o enchapado sin una preparación extensa de la superficie. Para los productos orientados al consumidor (manijas, carcasas, molduras decorativas), esto significa menores costos de acabado y un tiempo más rápido para lograr una apariencia comercializable.

Las herramientas de fundición a presión también pueden incorporar superficies texturizadas, logotipos, números de piezas y detalles finos directamente en la cara del molde, de modo que la marca y la identificación se funden en lugar de aplicarse como operaciones secundarias.

Eficiencia de materiales y reciclabilidad

La fundición a presión es un proceso casi de forma neta, lo que significa que el volumen de metal en la pieza fundida terminada es cercano al volumen de metal consumido. A diferencia del mecanizado a partir de palanquilla sólida, donde las tasas de eliminación de material del 50 al 80 % son comunes para piezas complejas, la fundición a presión genera relativamente poca chatarra. Los sistemas de canal, los pozos de desbordamiento y el flash se recortan y se reciclan directamente al horno de fusión.

Las principales aleaciones utilizadas en la fundición a presión (aleaciones a base de aluminio, zinc, magnesio y cobre) son todas altamente reciclables. Las aleaciones de aluminio secundarias (producidas a partir de chatarra reciclada en lugar de metal fundido primario) representan la mayor parte del aluminio utilizado en la fundición a presión, y su producción requiere aproximadamente el 5% de la energía necesario para producir aluminio primario a partir de mineral de bauxita. Esto hace que la fundición a presión sea un proceso de conformado de metales intrínsecamente más sostenible en comparación con aquellos que dependen del aporte de metal primario.

En la producción de gran volumen, incluso pequeñas mejoras en el rendimiento del metal tienen implicaciones significativas en los costos. Una instalación que funde 10.000 kg de aluminio por día y mejora el rendimiento del 70% al 75% recupera 500 kg de metal vendible por día, una reducción significativa en el costo de los insumos y el consumo de energía.

Economía de costos a escala

La fundición a presión tiene altos costos iniciales de herramientas: una matriz de producción para una pieza de aluminio de complejidad media generalmente cuesta entre $50.000 y $250.000 , según el tamaño, la complejidad y el número de cavidades. Para piezas de fundición estructurales muy grandes o herramientas de deslizamiento múltiple, los costos pueden exceder los $500 000. Esta inversión inicial es la principal barrera para la fundición a presión para aplicaciones de bajo volumen.

Sin embargo, una vez que el costo de las herramientas se amortiza en un volumen de producción suficiente (generalmente de 20 000 a 50 000 piezas o más), el costo unitario de la fundición a presión cae muy por debajo de las alternativas. La combinación de tiempos de ciclo rápidos, mano de obra mínima por pieza, bajas tasas de desperdicio y operaciones secundarias reducidas crea un perfil de economía unitaria que los procesos competidores no pueden igualar en volumen.

La tabla ilustra dónde encaja la fundición a presión: no es la opción más barata para volúmenes bajos y no coincide con el mecanizado CNC para lograr la máxima precisión. Pero para la producción de volumen medio a alto de piezas complejas que requieren buena precisión, superficies lisas y bajo costo unitario, ocupa una posición que ningún otro proceso puede reemplazar por completo.

Consistencia y repetibilidad en tiradas de producción largas

Una matriz de acero endurecido H13 utilizada en la fundición a presión de aluminio generalmente está clasificada para 100.000 a 200.000 disparos antes de requerir renovación o reemplazo. Las matrices de fundición de zinc, que funcionan a temperaturas y presiones más bajas, exceden habitualmente 1.000.000 de disparos . A lo largo de esta vida útil, las dimensiones de la matriz cambian mínimamente, lo que significa que las dimensiones de las piezas permanecen dentro de las especificaciones desde el primer disparo hasta el último.

Esta repetibilidad es fundamental para la fabricación en línea de montaje. Cuando miles de piezas idénticas deben encajar con otros componentes procedentes de múltiples proveedores, la coherencia es tan importante como la precisión. Un soporte de fundición a presión que encaja correctamente en el disparo 1 debería encajar igualmente bien en el disparo 100.000, y en una operación de fundición a presión bien mantenida, así será.

Las máquinas de fundición a presión modernas utilizan un control de proceso de circuito cerrado para mantener los parámetros de inyección (velocidad de inyección, presión, temperatura del molde, tiempo de enfriamiento) dentro de ventanas ajustadas, lo que garantiza aún más que las propiedades de las piezas permanezcan consistentes en todos los turnos, operadores e incluso instalaciones cuando se utiliza la misma especificación de molde.

Opciones de aleación y propiedades mecánicas

La fundición a presión no se limita a un solo material. Las aleaciones de fundición a presión más utilizadas ofrecen cada una un perfil de rendimiento específico:

• Aleaciones de aluminio (A380, A383, ADC12): El material de fundición a presión más utilizado. Buena relación resistencia-peso, excelente resistencia a la corrosión, buena conductividad térmica. Resistencia a la tracción normalmente de 300 a 330 MPa. Ideal para piezas estructurales de automóviles, carcasas de componentes electrónicos y cuerpos de bombas.
• Aleaciones de zinc (Zamak 3, Zamak 5, ZA-8): Mayor densidad que el aluminio, pero una fluidez de fundición excepcional permite las paredes más delgadas y los detalles más finos. Resistencia a la tracción 280–400 MPa. Se utiliza ampliamente en cerraduras, herrajes, conectores y piezas en miniatura de precisión.
• Aleaciones de magnesio (AZ91D, AM60): El metal estructural más liviano utilizado en fundición a presión, aproximadamente un 35% más liviano que el aluminio. Resistencia a la tracción 230–260 MPa. Uso creciente en paneles de instrumentos de automóviles, columnas de dirección y chasis de portátiles.
• Aleaciones de cobre (latón, bronce): Se utiliza donde se requiere resistencia a la corrosión, conductividad eléctrica o propiedades de soporte. Mayor desgaste de herramientas debido a temperaturas elevadas de fundición.

Las propiedades mecánicas de las piezas fundidas a presión, aunque generalmente inferiores a las de sus equivalentes forjadas debido a la microporosidad de la fundición, son adecuadas para la gran mayoría de aplicaciones estructurales. El tratamiento térmico de las piezas fundidas a presión de aluminio (templado T5 o T6) puede mejorar aún más la resistencia y la dureza cuando sea necesario, aunque esto se limita a piezas de baja porosidad producidas mediante procesos de fundición a presión asistidos por vacío o por compresión.

Aplicaciones donde la fundición a presión ofrece el mayor valor

Comprender dónde sobresale la fundición a presión ayuda a aclarar cuándo se debe especificar sobre procesos competitivos.

Industria automotriz

El sector del automóvil representa aproximadamente 70% de toda la producción de fundición a presión de aluminio globalmente. Los bloques de motor, las cajas de transmisión, las carcasas de embrague, las bombas de aceite, las cajas de diferencial, los soportes de suspensión y las carcasas de baterías de vehículos eléctricos suelen ser de fundición a presión. El impulso hacia el aligeramiento de los vehículos para mejorar la eficiencia del combustible y la autonomía de los vehículos eléctricos ha acelerado el cambio de las fundiciones de hierro y acero a las fundiciones de aluminio.

Electrónica de Consumo

Los marcos de computadoras portátiles, marcos estructurales internos de teléfonos inteligentes, cuerpos de cámaras y carcasas de equipos de audio se producen mediante fundición a presión, principalmente aluminio y magnesio. La capacidad de producir marcos estructurales de paredes delgadas con características integradas de disipación de calor y resaltes de montaje hace que la fundición a presión sea el proceso preferido para este sector.

Equipos industriales y herramientas eléctricas

Las carcasas de cajas de cambios, tapas de extremos de motores, cuerpos de válvulas neumáticas e hidráulicas y carcasas de herramientas eléctricas están fundidas a presión en gran volumen para mayor durabilidad y precisión dimensional. La capacidad de integrar puertos internos complejos en cuerpos de válvulas hidráulicas es una ventaja específica de la fundición a presión sobre las alternativas mecanizadas.

Hardware, cerraduras y accesorios

La fundición a presión de zinc domina la producción de gran volumen de herrajes para puertas, cuerpos de candados, herrajes para gabinetes, accesorios de plomería y conectores eléctricos. La resolución detallada y el acabado superficial de la fundición a presión de zinc igualan o superan lo que se puede lograr mediante el mecanizado, a una fracción del costo por unidad en volumen.

Limitaciones a tener en cuenta en la selección de su proceso

La fundición a presión no es la opción correcta para todas las aplicaciones. Tener claras sus limitaciones evita errores costosos:

• Alta inversión en herramientas: La producción de bajo volumen (menos de 10 000 a 20 000 piezas) a menudo no puede amortizar los costos de herramientas de manera competitiva. La fundición en arena o la fundición a la cera perdida pueden ser más económicas en volúmenes más bajos.
• Porosidad: La fundición a presión estándar atrapa aire en la fundición, creando una microporosidad que limita la soldabilidad y dificulta el tratamiento térmico. La fundición a presión al vacío y la fundición por compresión mitigan esto pero añaden costos al proceso.
• Gama limitada de aleaciones: No todos los metales son aptos para la fundición a presión. Las aleaciones de alto punto de fusión, como el acero y el titanio, no se moldean comercialmente debido a las temperaturas extremas involucradas y al rápido desgaste de la matriz.
• Restricciones de tamaño de pieza: Las piezas muy grandes requieren máquinas muy grandes y caras. Si bien ahora existen máquinas de fundición a presión estructural con fuerzas de sujeción de más de 6.000 toneladas, todavía existen límites prácticos en cuanto al tamaño de las piezas.
• Restricciones de diseño: El espesor de la pared debe permanecer relativamente uniforme para evitar defectos de contracción. Los cortes profundos y ciertas geometrías internas requieren acciones laterales o núcleos, lo que agrega complejidad y costo a las herramientas.

Ninguna de estas limitaciones niega las ventajas principales de la fundición a presión: simplemente definen el entorno operativo dentro del cual la fundición a presión es la opción óptima.

Desarrollos emergentes que amplían la capacidad de fundición a presión

El proceso de fundición a presión continúa evolucionando, ampliando su gama de aplicaciones y abordando limitaciones históricas.

Fundición a presión asistida por vacío

Al evacuar el aire de la cavidad de la matriz antes de la inyección, la fundición a presión al vacío reduce drásticamente la porosidad. Esto permite el tratamiento térmico T6 de piezas fundidas a presión de aluminio, mejorando el límite elástico al 30–50% en comparación con la condición de fundición y abriendo aplicaciones estructurales que antes se limitaban a las piezas forjadas.

Fundición a presión semisólida (reocasting y tixocasting)

La inyección de metal en estado semisólido (parcialmente solidificado en una suspensión en lugar de completamente líquido) reduce la turbulencia y el gas atrapado durante la inyección. Las piezas fundidas semisólidas tienen microestructuras más cercanas a las forjadas, con propiedades mecánicas y soldabilidad superiores. La adopción está creciendo en componentes estructurales de automóviles.

Fundición a presión estructural de gran formato

Para las megafundiciones estructurales de automóviles se utilizan máquinas con fuerzas de cierre de 6.000 a 9.000 toneladas. Estos sistemas, pioneros en la producción en volumen de Tesla y que ahora están siendo adoptados por múltiples fabricantes de equipos originales, producen estructuras de carrocería en blanco en piezas fundidas únicas que antes requerían docenas de componentes estampados y soldados. Esto representa un cambio fundamental en la forma en que se fabrican las estructuras de los vehículos.

Diseño de herramientas basado en simulación

El software avanzado de simulación de solidificación y flujo de molde permite optimizar las herramientas de fundición a presión antes de cortar cualquier metal. Las ubicaciones de las compuertas, la geometría de los canales, la ubicación del desbordamiento y el diseño del canal de enfriamiento se validan digitalmente, lo que reduce la cantidad de iteraciones de herramientas necesarias y el tiempo desde el diseño hasta la primera pieza de producción. Esto reduce el costo históricamente alto y el riesgo de cronograma del desarrollo de herramientas de fundición a presión.
