¿Cuánto tiempo lleva la fundición a presión?

¿Cuánto dura? fundición a presión ¿Tomar? La respuesta directa

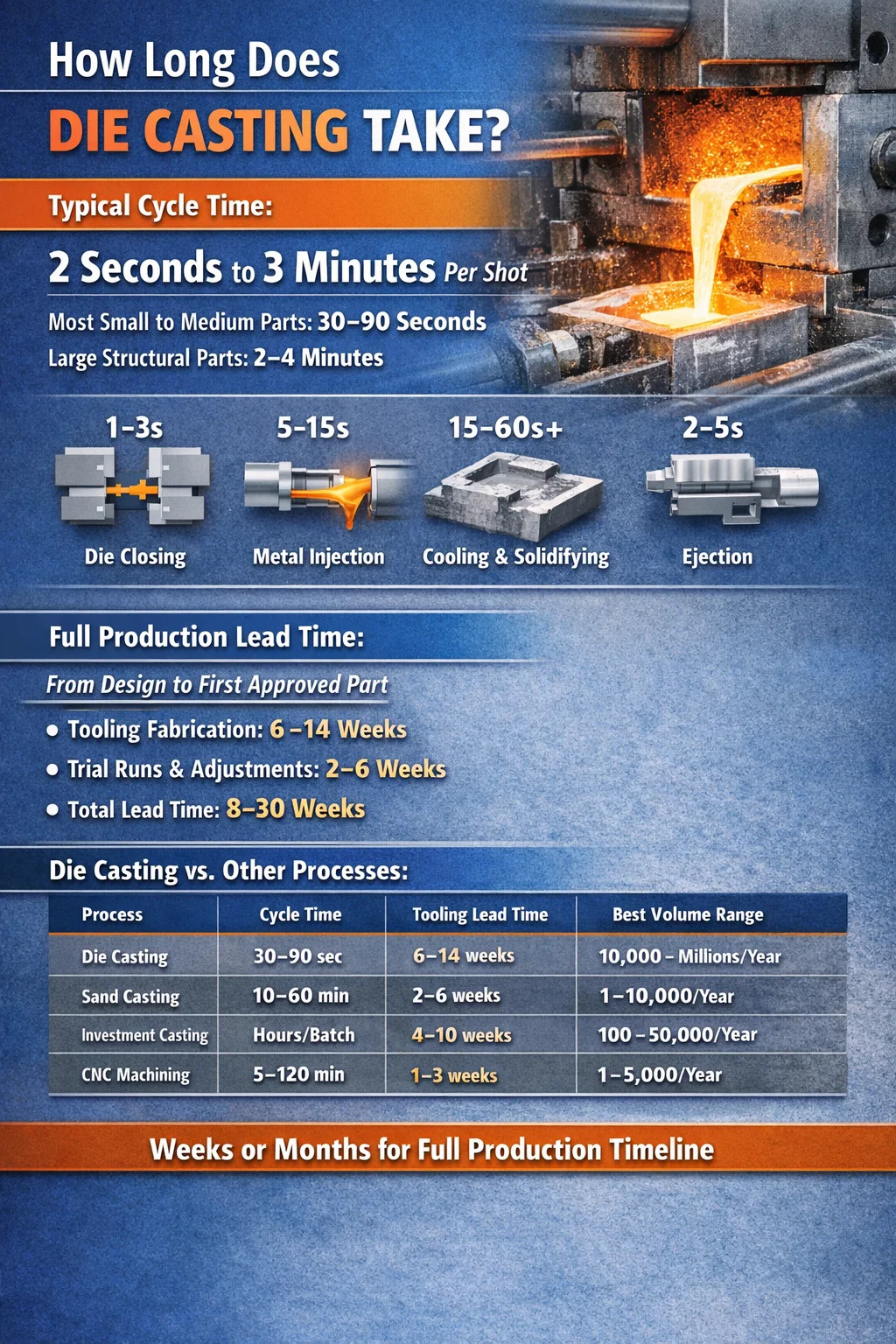

Un solo ciclo de fundición a presión normalmente toma desde 2 segundos a 3 minutos , según el tamaño de la pieza, el tipo de aleación, el espesor de la pared y la configuración de la máquina. Para la mayoría de los componentes pequeños y medianos de aluminio o zinc (los que se utilizan en soportes, carcasas y productos electrónicos de consumo para automóviles), un tiempo de ciclo realista se sitúa entre 30 y 90 segundos . Las piezas estructurales grandes de magnesio o aluminio para vehículos eléctricos pueden aumentar esa ventana de 2 a 4 minutos por disparo.

Esa cifra de tiempo de ciclo sólo cuenta una parte de la historia. Antes de que la primera pieza buena salga de la línea, una operación de fundición a presión implica la fabricación de herramientas (que puede tardar entre 6 y 14 semanas), la configuración de la máquina, el precalentamiento de la matriz, disparos de prueba y validación dimensional. Desde el diseño en bruto hasta la pieza de producción aprobada, el cronograma completo se mide en semanas o meses, no en segundos.

Comprender tanto el ciclo por toma como el cronograma de producción total ayuda a los compradores, ingenieros y equipos de operaciones a establecer expectativas realistas y evitar costosos errores de programación.

El proceso de fundición a presión: desglose del tiempo etapa por etapa

Cada ciclo de fundición a presión consta de varias etapas secuenciales. Cada uno consume tiempo y los retrasos en cualquier etapa se suceden en cascada en el ciclo general. Esto es lo que realmente sucede dentro de cada toma:

Cierre y Sujeción de Troqueles

Las dos mitades del troquel (la mitad fija del troquel y la mitad del troquel eyector) se juntan y bloquean bajo una gran fuerza de sujeción. Para una máquina de cámara fría de 400 toneladas, este paso toma aproximadamente 1 a 3 segundos . Las máquinas más grandes con mayores tonelajes mueven más masa y pueden requerir de 3 a 5 segundos simplemente para cerrarse y confirmar el bloqueo. Una fuerza de sujeción insuficiente provoca defectos de rebaba, por lo que este paso no puede apresurarse arbitrariamente.

Inyección de metales

El metal fundido se introduce bajo presión en la cavidad del troquel. En la fundición a presión en cámara caliente, utilizada principalmente para aleaciones de zinc, plomo y estaño, el mecanismo de inyección está sumergido en la masa fundida, por lo que el tiempo de llenado es extremadamente rápido: 0,01 a 0,5 segundos . En la fundición a presión en cámara fría, utilizada para aluminio, cobre y magnesio, el metal primero debe colocarse en una manga de perdigones separada y agregarse unos segundos antes de que comience la inyección. Los procesos reales de llenado de cavidades en cámaras frías todavía ocurren en 0,01 a 0,1 segundos , pero la fase de inyección total, incluido el cucharón, dura más de 5 a 15 segundos.

Solidificación y enfriamiento

Esta es la fase más larga en la mayoría de los ciclos de fundición a presión. Después de la inyección, el metal debe enfriarse lo suficiente para desarrollar suficiente rigidez estructural para la expulsión sin distorsión. El tiempo de enfriamiento depende de la geometría de la pieza, el espesor de la pared, las propiedades de la aleación y qué tan bien están diseñados y mantenidos los canales de enfriamiento por agua del troquel.

Las piezas de zinc de paredes delgadas (paredes de 1,5 a 2,5 mm) pueden solidificarse en 3 a 8 segundos . Las piezas de aluminio con paredes de 3 a 5 mm normalmente necesitan 15 a 40 segundos . Las piezas de fundición de aluminio estructural gruesas con secciones de 6 a 10 mm pueden requerir 60-120 segundos o más. Reducir el tiempo de enfriamiento sin inducir porosidad o deformación es uno de los principales desafíos de ingeniería en la fundición a presión de gran volumen.

Apertura de troquel y expulsión de piezas

Una vez que la pieza es lo suficientemente sólida, el troquel se abre y los pasadores expulsores empujan la pieza fundida fuera de la cavidad. Esta secuencia mecánica normalmente toma 2 a 5 segundos . Las piezas caen sobre un transportador o dentro de un tanque de enfriamiento. La fuerza de expulsión debe calibrarse cuidadosamente: si es demasiado pequeña, la pieza se pegará; demasiado y los rasgos delgados se rompen o deforman.

Lubricación y reinicio de troqueles

Después de la expulsión, robots o sistemas de pulverización aplican lubricante liberador de matrices (normalmente a base de agua) a las superficies de la cavidad. Esto evita que se pegue y ayuda a controlar la temperatura del troquel. El tiempo de pulverización varía de 2 a 10 segundos dependiendo de la complejidad del troquel y del número de boquillas de pulverización. Los ciclos de purga para eliminar el exceso de lubricante agregan otros 1 a 3 segundos. Luego el dado se cierra y comienza el siguiente ciclo.

Tiempos de ciclo típicos por aleación y tipo de pieza

Las diferentes aleaciones tienen diferentes propiedades térmicas, presiones de inyección y comportamientos de solidificación. La siguiente tabla muestra tiempos de ciclo representativos para materiales de fundición a presión comunes en todas las categorías de tamaño de piezas:

El zinc produce consistentemente los tiempos de ciclo más cortos debido a su punto de fusión más bajo (aproximadamente 380-420°C), solidificación más rápida y compatibilidad con máquinas de cámara caliente que eliminan el paso de cuchara. El aluminio requiere un tiempo de enfriamiento significativamente mayor debido a su mayor masa térmica y temperatura de vertido (620–680 °C). Las aleaciones de cobre, con temperaturas de vertido superiores a 900 °C, exigen materiales de matriz robustos y un enfriamiento prolongado, lo que las convierte en una de las más lentas en la fundición a presión.

Factores que controlan cuánto tiempo lleva la fundición a presión

El tiempo de ciclo no es un número arbitrario asignado por el fabricante de la máquina. Resulta de variables físicas y de proceso específicas que los ingenieros pueden medir, modelar y, en gran medida, controlar. Los factores más impactantes son:

Espesor de pared y geometría de la pieza

El tiempo de enfriamiento aumenta aproximadamente con el cuadrado del espesor de la pared. Duplique el espesor de la pared y aproximadamente cuadruplicará el tiempo de enfriamiento requerido, todo lo demás igual. Una pieza con una pared nominal de 3 mm que se enfría en 20 segundos necesitará aproximadamente 80 segundos si se rediseña a 6 mm. Esta es la razón por la que las revisiones de diseño para la capacidad de fabricación (DFM) presionan constantemente por paredes delgadas y uniformes, no solo para ahorrar material, sino para mantener manejables los tiempos de ciclo y los costos por pieza.

La geometría también afecta el tiempo de llenado. Las cavidades complejas con canales estrechos, nervaduras delgadas y núcleos múltiples requieren velocidades de inyección más lentas o corren el riesgo de que se produzca porosidad inducida por la turbulencia. Las piezas con bolsillos profundos o socavados necesitan acciones laterales (núcleos deslizantes) que agregan pasos mecánicos a las secuencias de apertura y cierre.

Gestión de la temperatura del troquel

La temperatura del troquel tiene un efecto directo y poderoso sobre el tiempo del ciclo. Los troqueles que funcionan demasiado fríos provocan solidificación prematura, errores de funcionamiento y cierres en frío. Los troqueles que se calientan demasiado prolongan el tiempo de enfriamiento y corren el riesgo de soldarse (el metal se pega al troquel). La ventana de temperatura óptima para la fundición a presión de aluminio suele ser 150–250°C en la superficie de la cavidad, mantenida a través de una combinación de canales internos de enfriamiento por agua y enfriamiento externo por aspersión.

Los controladores de temperatura del troquel (DTC) hacen circular agua o aceite caliente a través del troquel para estabilizar la temperatura durante el arranque y mantenerla durante la producción sostenida. Un circuito de refrigeración bien diseñado puede reducir el tiempo de solidificación entre un 20 y un 35 % en comparación con una matriz no optimizada de la misma geometría. Las líneas de enfriamiento mal ubicadas (demasiado alejadas de las secciones gruesas) dejan puntos calientes que obligan a los operadores a extender el tiempo de enfriamiento artificialmente para evitar piezas deformadas o ampolladas.

Tonelaje y velocidad de la máquina

Las máquinas de mayor tonelaje mueven platos más pesados y requieren más tiempo para las carreras de apertura y cierre de la matriz, incluso con accionamientos hidráulicos o eléctricos rápidos. Una máquina de 160 toneladas podría completar un ciclo de sujeción en 1,5 segundos; una máquina de 2000 toneladas que fabrica piezas estructurales de automóviles puede tardar entre 5 y 8 segundos solo en sujetarlas. Las máquinas de fundición a presión eléctricas (servoimpulsadas) generalmente logran movimientos de sujeción e inyección más rápidos y repetibles que las máquinas más antiguas exclusivamente hidráulicas, y a menudo recortan entre 2 y 5 segundos por ciclo en piezas de tamaño mediano.

Número de cavidades

Los troqueles de cavidades múltiples producen más piezas por disparo sin aumentar proporcionalmente el tiempo del ciclo. Una matriz de una sola cavidad para un pequeño conector de zinc podría funcionar a 15 segundos por ciclo, produciendo 4 disparos por minuto. Un troquel de 16 cavidades para la misma pieza en la misma máquina todavía funciona a aproximadamente 15 a 20 segundos por ciclo, pero ahora produce 16 piezas por ciclo en lugar de uno, lo que reduce efectivamente el tiempo por pieza de 15 segundos a menos de 1,5 segundos. La compensación es un mayor costo del troquel (un troquel de zinc de 16 cavidades puede costar entre 80 000 y 150 000 dólares frente a 15 000 y 30 000 dólares para una sola cavidad) y un control de calidad más complejo.

Nivel de automatización

Las operaciones manuales, en las que un operador coloca metal con una cuchara, retira piezas manualmente y rocía el troquel con una pistola manual, introducen una variabilidad en el tiempo del ciclo del 10 al 30 %. La extracción robótica, los sistemas de pulverización automatizados y las prensas de recorte integradas eliminan esta variabilidad. En plantas de gran volumen totalmente automatizadas que producen piezas de automóviles, la variación entre ciclos se mantiene habitualmente en menos de 1 segundo, lo que permite una previsión precisa del rendimiento y una calidad metalúrgica constante.

Plazos de entrega de fundición a presión: desde el diseño hasta la primera pieza de producción

Para los compradores y directores de proyectos, el tiempo del ciclo por disparo suele ser menos relevante de forma inmediata que el tiempo total de entrega desde la orden de compra hasta el primer envío aprobado. Esta línea de tiempo se divide en varias fases distintas:

Diseño y fabricación de herramientas.

Las matrices de fundición a presión son herramientas complejas mecanizadas con precisión hechas de acero para herramientas de trabajo en caliente H13 o grados equivalentes. Una herramienta de fundición a presión de aluminio de complejidad media (cavidad única, geometría moderada, sin acciones laterales) normalmente requiere 6 a 10 semanas fabricar a partir de un diseño aprobado. Los troqueles con múltiples acciones laterales, enfriamiento interno complejo o tolerancias dimensionales estrictas pueden requerir 10 a 16 semanas . El costo de las herramientas varía desde aproximadamente $15 000 para una matriz simple de zinc hasta más de $300 000 para una matriz estructural grande de aluminio con sistemas de vacío y núcleos múltiples.

Los proveedores de China y el Sudeste Asiático suelen cotizar entre 4 y 6 semanas para las herramientas, pero esto frecuentemente excluye los ciclos de revisión del diseño y puede implicar cronogramas comprimidos que aumentan el número de disparos de prueba y retrasan la aprobación de piezas.

Disparos de prueba y calificación parcial

Una vez instalado el troquel en la máquina, el proceso comienza con disparos T1 (primera prueba). Estos disparos iniciales se utilizan para establecer los parámetros básicos del proceso: velocidad de inyección, presión de llenado, temperatura del troquel y tiempo de enfriamiento. Es extremadamente raro que un troquel produzca piezas conformes el primer día de pruebas. El presupuesto de la mayoría de los programas 2 a 4 rondas de pruebas durante 2 a 6 semanas para ajustar el proceso, abordar las desviaciones dimensionales y resolver defectos superficiales.

Las piezas fundidas a presión de grado automotriz requieren PPAP (Proceso de aprobación de piezas de producción) o documentación equivalente, incluidos informes dimensionales, certificaciones de materiales y estudios de capacidad del proceso (Cpk ≥ 1,67 en características críticas). Esta fase de documentación puede agregar otras 2 a 4 semanas después de que las piezas pasen la inspección dimensional.

Resumen del plazo total de entrega

• Pieza simple, sin acciones secundarias, no automotriz: 8 a 14 semanas desde el pedido de herramientas hasta el primer envío aprobado
• Fundición a presión de automoción de complejidad media: 14 a 22 semanas
• Gran pieza estructural con fundición a presión al vacío y PPAP: 20 a 30 semanas
• Fundición a presión de prototipos (herramientas blandas, matrices de aluminio o kirksite): 2 a 4 semanas , volumen limitado, menor precisión

Fundición a presión en cámara caliente versus cámara fría: comparación de tiempos

Las dos categorías principales de procesos de fundición a presión difieren significativamente en velocidad debido a su arquitectura mecánica fundamental:

Fundición a presión en cámara caliente

En las máquinas de cámara caliente, el cilindro de inyección (cuello de cisne) está permanentemente sumergido en el baño de metal fundido. Cuando el émbolo se retrae, el metal llena la cámara automáticamente. Cuando avanza, el metal pasa a través del cuello de cisne y entra en la matriz. Como no existe un paso de cucharón separado, Los tiempos de ciclo son dramáticamente más cortos. — Las piezas pequeñas de zinc pueden realizar ciclos de 300 a 500 disparos por hora en matrices de múltiples cavidades. Este proceso se limita a aleaciones de bajo punto de fusión (zinc, plomo, estaño, algo de magnesio) porque las temperaturas más altas degradan rápidamente los componentes sumergidos.

Fundición a presión en cámara fría

Las máquinas de cámara fría mantienen el mecanismo de inyección separado del horno de fusión. Un operador o un robot de cuchara automatizado transfiere una dosis medida de metal a la manga de granalla antes de cada ciclo. Esto agrega 5 a 15 segundos por ciclo en comparación con la cámara caliente, pero permite el procesamiento de aleaciones de alta temperatura como aluminio, magnesio y cobre que destruirían un cuello de cisne sumergido. La mayor parte de la fundición a presión por peso, en particular piezas de aluminio para automóviles, utiliza máquinas de cámara fría.

En términos prácticos, un conector de zinc producido en una máquina de cámara caliente podría costar entre 0,08 y 0,25 dólares por pieza sólo en tiempo de ciclo. La misma geometría de pieza rediseñada en aluminio en una máquina de cámara fría podría tener costos relacionados con el tiempo de ciclo de entre 0,40 y 1,20 dólares por pieza, un factor de costo real en aplicaciones de electrónica de consumo de gran volumen donde cientos de millones de unidades por año hacen que cada segundo cuente.

Cómo se compara la fundición a presión con otros procesos de fabricación en cuanto a velocidad

La fundición a presión es uno de los métodos más rápidos para producir piezas metálicas complejas a escala, pero su ventaja en velocidad es más pronunciada en grandes volúmenes. Una comparación con otros procesos comunes de conformado de metales aclara cuál es la situación de la fundición a presión:

La ventaja de velocidad de la fundición a presión sobre la fundición en arena y la fundición a la cera perdida es sustancial: a menudo, entre 10 y 50 veces más rápido por pieza cuando se ejecuta a plena producción. Esa ventaja de velocidad, combinada con una excelente repetibilidad dimensional (rutinariamente se mantienen tolerancias de ±0,1 mm en características no críticas), explica por qué la fundición a presión domina en la fabricación de automóviles, electrónica de consumo y electrodomésticos en volúmenes superiores a aproximadamente 10.000 piezas por año.

Estrategias para reducir el tiempo del ciclo de fundición a presión

En producción de gran volumen, incluso una reducción de 5 segundos en el tiempo del ciclo se traduce directamente en ahorros de costos mensurables. Una pieza que funciona a 60 segundos por ciclo en una máquina con una tasa de carga de $120/hora cuesta $2,00 por ciclo. Reduzca eso a 50 segundos y el costo por pieza se reducirá a $1,67, una reducción del 16,5% sin cambiar material, mano de obra ni gastos generales. Con 1 millón de piezas por año, eso supone un ahorro anual de 330.000 dólares gracias a una única mejora del proceso. Las estrategias de reducción del tiempo de ciclo más efectivas son:

Optimice el diseño del circuito de refrigeración

El enfriamiento conformado, donde los canales de enfriamiento siguen el contorno de la cavidad en lugar de correr en línea recta, puede reducir el tiempo de enfriamiento al 20–40% en comparación con los canales perforados convencionales. Los canales conformados se fabrican mediante fabricación aditiva (impresión 3D de inserciones de acero para herramientas) y colocan el agua de refrigeración mucho más cerca de superficies complejas. La prima del costo inicial de las herramientas (normalmente entre $10 000 y $40 000 adicionales por juego de plaquitas) se recupera rápidamente en programas de gran volumen.

Utilice la presión de intensificación correctamente

La aplicación de una alta presión de intensificación (presión de segunda fase) inmediatamente después del llenado de la cavidad fuerza el metal en cada detalle y compensa la contracción durante la solidificación. Una intensificación adecuada reduce la microporosidad, lo que a su vez permite paredes más delgadas, que se enfrían más rápido. Esta es una ruta indirecta pero efectiva para tiempos de ciclo más cortos a través de una mayor confianza en el diseño de piezas.

Minimizar la temperatura de eyección

Las piezas se pueden expulsar a temperaturas más altas de lo que muchos operadores suponen, siempre que la geometría no sea propensa a deformarse y la ubicación del pasador de expulsión sea correcta. Las pruebas con imágenes térmicas y medición de deformación permiten a los equipos identificar experimentalmente el tiempo mínimo de enfriamiento seguro. Muchos programas de producción ejecutan tiempos de enfriamiento entre un 10% y un 20% más prolongados de lo necesario simplemente porque nunca se volvieron a optimizar después de la configuración inicial.

Implementar monitoreo de procesos en tiempo real

Las máquinas de fundición a presión modernas equipadas con sensores de presión de la cavidad, velocidad del émbolo y temperatura del molde pueden ajustar automáticamente los parámetros del proceso de disparo a disparo. Este control adaptativo evita los tiempos de enfriamiento demasiado conservadores que los operadores configuran manualmente para evitar disparos defectuosos ocasionales. Las condiciones constantes del proceso también reducen las tasas de desperdicio, lo que mejora efectivamente el rendimiento neto sin cambiar en absoluto el ciclo de la máquina.

Rediseño para lograr un espesor de pared uniforme

Resaltes, nervaduras o almohadillas gruesas que se desvían significativamente del espesor de pared nominal crean puntos calientes que dictan el tiempo mínimo de enfriamiento para toda la pieza. Quitar secciones gruesas, agregar transiciones de radio y reemplazar plataformas sólidas con estructuras nervadas puede eliminar estos cuellos de botella. En un rediseño de soporte automotriz documentado, la reducción de la pared máxima de 8 mm a 5 mm (mientras se mantiene la resistencia a través de la geometría de las nervaduras) redujo el tiempo de enfriamiento de 75 segundos a 42 segundos, una reducción del 44 % que trasladó la pieza a una clase de máquina significativamente más pequeña y más barata.

Operaciones posteriores a la fundición y sus requisitos de tiempo

La toma de fundición a presión es sólo el comienzo. La mayoría de las piezas fundidas requieren operaciones adicionales antes de que estén listas para enviarse o ensamblarse. Estos pasos posteriores a la fundición añaden tiempo (a veces más que el ciclo de fundición en sí) y deben planificarse en la programación general de producción:

• Recorte/Desbarbado: Eliminación de rebabas (aletas metálicas delgadas en las líneas de separación) y sistemas de guía/compuerta. Desbarbado manual: 30-120 segundos por pieza. Prensa de recorte automática: 3 a 10 segundos por pieza.
• Granallado: Limpieza de superficies y mejora de textura. Ciclo por lotes: de 5 a 15 minutos para una carga de piezas.
• Mecanizado CNC: Taladrado, roscado y fresado de precisión de superficies fundidas. El tiempo varía mucho: de 30 segundos a 10 minutos, según las características y los accesorios.
• Tratamiento térmico (T5/T6 para aluminio): El tratamiento con soluciones y el envejecimiento artificial pueden tardar 6 a 24 horas total y requiere programación del horno por lotes.
• Acabado de superficies (anodizado, recubrimiento en polvo, pintura): De 1 a 48 horas, según el proceso y la clase de acabado.
• Inspección y medición dimensional: Inspección CMM en primeros artículos o planos de muestra: de 10 a 60 minutos por pieza para informes completos.

Cuando se incluyen las operaciones posteriores a la fundición, el tiempo total de fabricación por pieza en un taller puede medirse en horas o días en lugar de segundos. Las celdas de producción eficientes combinan extracción robótica, prensas de recorte en línea y transportadores integrados para minimizar el tiempo entre operaciones y reducir el inventario de trabajos en proceso.

Conceptos erróneos comunes sobre el tiempo de fundición a presión

Varios malentendidos persistentes sobre los cronogramas de fundición a presión causan problemas en el abastecimiento, la planificación de programas y la estimación de costos:

"La fundición a presión siempre es rápida"

La fundición a presión es rápida para la producción repetida de grandes volúmenes de piezas idénticas. No es rápido para volúmenes bajos, porque el tiempo de entrega de las herramientas domina la línea de tiempo. Para un pedido de prototipo de 500 piezas, el plazo de entrega de herramientas de 10 semanas hace que la fundición a presión sea más lenta que el mecanizado CNC o incluso la fundición a la cera perdida en términos de tiempo hasta la primera pieza. Esta es la razón por la que existe como categoría la fundición a presión de prototipos con herramientas temporales de aluminio: acepta una vida útil comprometida de la herramienta para obtener piezas más rápido.

"Un tiempo de ciclo más rápido siempre significa un menor costo"

Reducir el tiempo del ciclo por debajo del mínimo estable del proceso aumenta la tasa de desperdicio y la frecuencia de mantenimiento del troquel. Una reducción de 10 segundos en el tiempo de enfriamiento que aumenta la chatarra del 2 % al 8 % ahorra tiempo de la máquina pero aumenta los costos de metal y retrabajo. El tiempo de ciclo óptimo minimiza el costo total por pieza buena, no solo el tiempo de la máquina. Esto requiere que los costos de desperdicio y retrabajo se tengan en cuenta junto con la tasa de carga de la máquina.

"El plazo de entrega cotizado por mi proveedor es el plazo de entrega total"

Los proveedores suelen cotizar el tiempo de entrega de las herramientas y, a veces, el tiempo de entrega de la muestra T1. Rara vez incluyen tiempo para las iteraciones de revisión del diseño, la aprobación dimensional del lado del cliente, la preparación de la documentación del PPAP o la logística. Los compradores que toman el tiempo de herramientas cotizado como el tiempo total de producción normalmente se retrasan entre 4 y 8 semanas. Un plan de programa realista agrega al menos de 3 a 6 semanas a la cantidad cotizada por el proveedor para la aprobación de piezas y la configuración de la cadena de suministro.
